产品介绍



1、功能说明

---

   粗效分离箱布置于漆雾分离模组的第二层，用于进一步捕集空气中的大颗粒的漆雾。在空气由下而上通过粗效分离箱的过程中，空气中携带的过喷漆雾被布置于粗效漆雾分离箱中的挡漆板拦截阻挡，漆雾撞击并粘附于挡漆板之上，从而分离空气中的部分漆雾。

2、结构构造

---

• 粗效漆雾分离箱由外壳和布置于外壳之中的挡漆板组成，外壳由瓦楞纸和纸护角制作，挡漆板由硬纸板材料制作。
• 粗效漆雾分离箱中设置的挡漆板把粗效分离箱内部的空间分割成迷宫式的结构。











相关参数

---

序号	项目	参数	备注
1	型号	QJS-01-002	粗效漆雾分离箱
2	尺寸规格	841(W)×1193(D)×500(H)	公差±3mm
3	通风量（m³/h）	3000~7200 m³/h	额定通风量5000 m³/h
4	截面风速	≤2米/秒m/s	/
5	阻力	≤300Pa	/
6	耐压强度	1000Pa	漆雾捕集箱强度所能承受的风压
7	挡漆板层数	4~6层	/
8	挡漆板材料	2~4mm厚硬纸板	/
9	外壳材料	瓦楞纸板+纸护角+铁护角	纸护角厚度4mm

产品实物照片

---

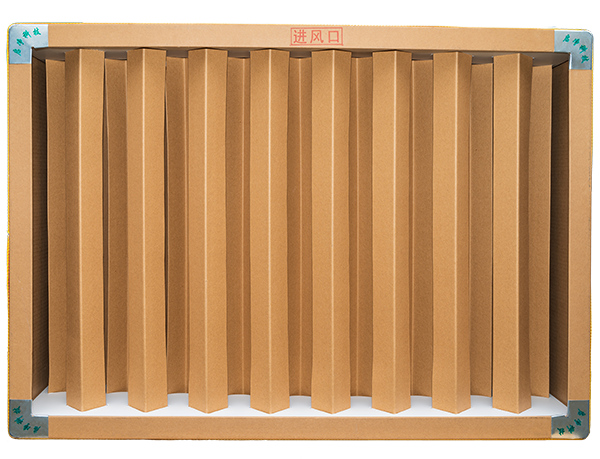

进风口

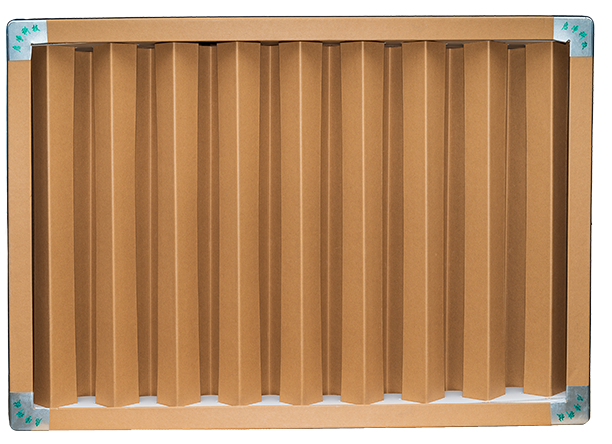

出风口
