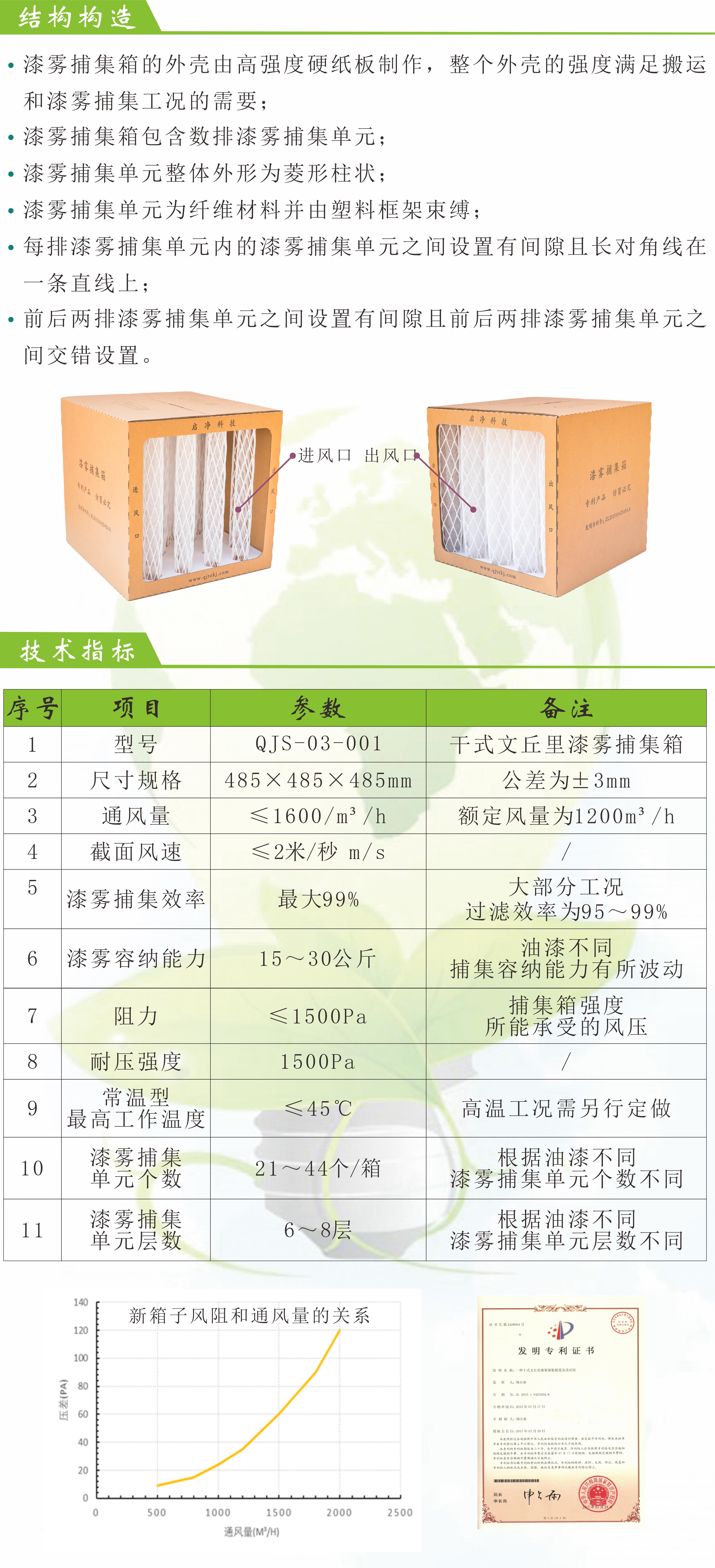

漆雾捕集箱的外壳由高强度硬纸板制作，整个外壳的强度需满足搬运和漆雾捕集工况的需要。
漆雾捕集箱包含数排漆雾捕集单元。
漆雾捕集单元整体外形为菱形柱状。
漆雾捕集单元为纤维材料并由塑料框架束缚。
前后两排漆雾捕集单元之间设置有间隙，且前后两排漆雾捕集单元之间交错设置。
进风口
出风口
干式文丘里漆雾捕集箱利用菱形柱之间的文丘里通道，使空气加速，利用惯性力及网的结构捕集漆雾。
|
序号 |
项目 |
参数 |
备注 |
|
1 |
型号 |
QJS-03-001 |
漆雾捕集箱 |
|
2 |
尺寸规格 |
485×485×485 |
公差±3mm |
|
3 |
通风量（m³/h） |
≤1600m³/h |
额定风量为1200 |
|
4 |
截面风速 |
≤2米/秒m/s |
/ |
|
5 |
漆雾捕集效率 |
≤98% |
|
|
6 |
捕集容纳能力 |
15~30公斤 |
油漆不同，捕集容纳能力会有所波动 |
|
7 |
阻力 |
≤1500Pa |
捕集箱强度所能承受的风压 |
|
8 |
耐压强度 |
1500Pa |
/ |
|
9 |
漆雾捕集单元个数 |
21~44个/箱 |
根据油漆不同，漆雾捕集单元个数不同 |
|
10 |
漆雾捕集单元的层数 |
6~8层 |
根据油漆不同，漆雾捕集单元个数不同 |
|
11 |
外壳材料 |
瓦楞纸板 |
/ |
由于漆雾捕集箱内部累积的油漆微粒越来越多，通过漆雾捕集箱的压差也会不断增加。
设置有测量漆雾捕集室前后压差的压差计，根据压差值判断漆雾捕集箱里面捕集油漆的量。达到该压差值上限之后，须更换过滤器。

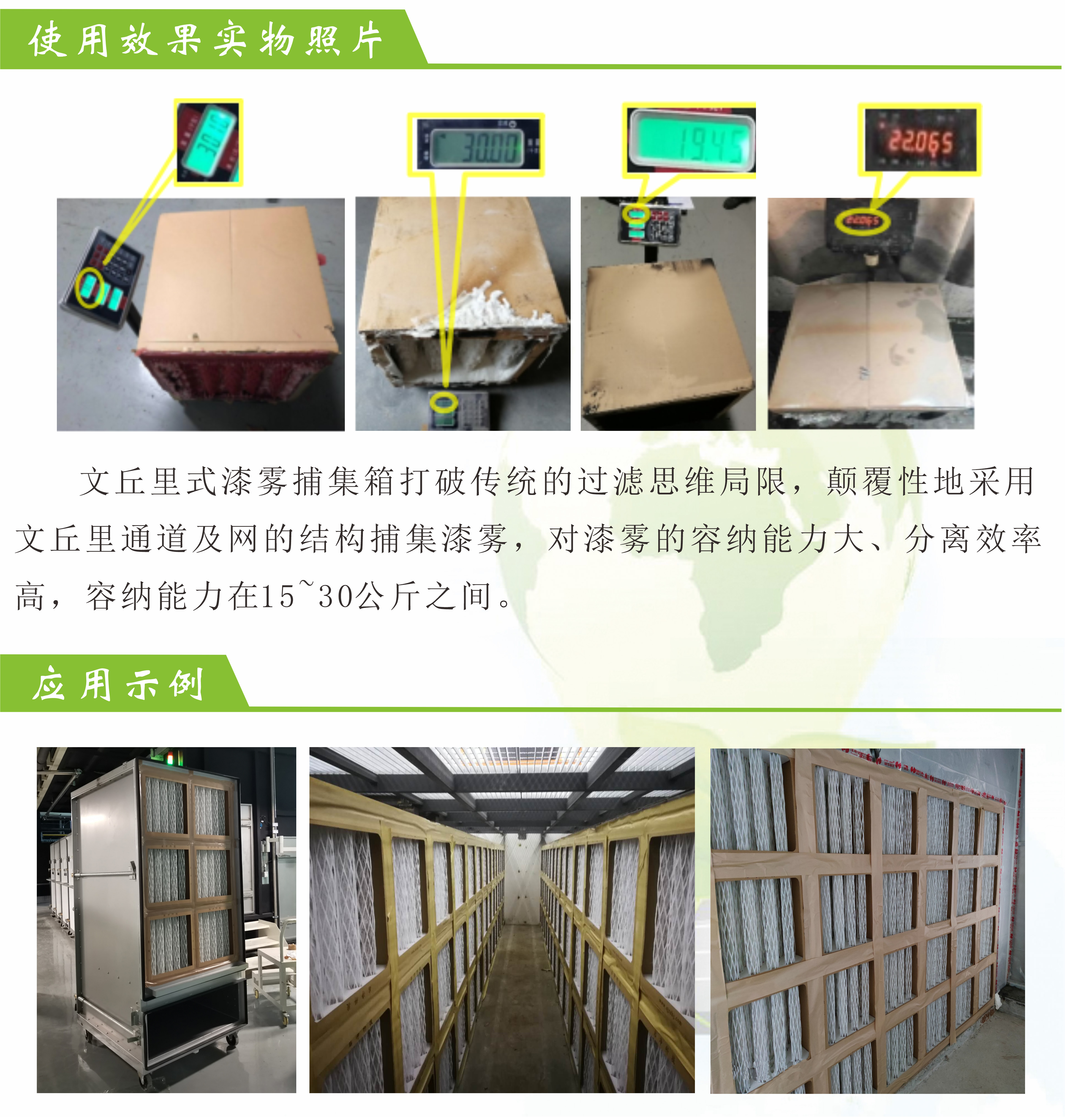

文丘里漆雾捕集箱打破传统的过滤思维局限，颠覆性地采用文丘里通道及网的结构捕集漆雾，对漆雾的容纳能力大、分离效果好，容纳能力在15-30公斤之间
小车式
框架式
单面侧吸式
